Quạt thông gió công nghiệp
Đặc điểm chung
Quạt công nghiệp là thành phần cơ bản của nhà máy để kiểm soát ô nhiễm không khí. Trong lĩnh vực công nghiệp, chúng phải có khả năng xử lý các điều kiện làm việc cụ thể như: hoạt động 24 giờ một ngày, nhiều loại chất ô nhiễm, lưu lượng và nhiệt độ khác nhau.

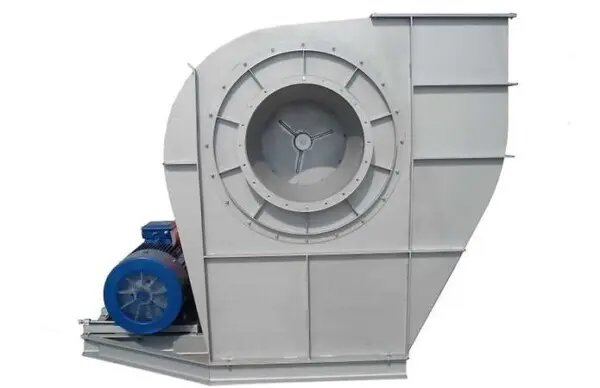

Quạt ly tâm khai thác lực ly tâm để vận chuyển luồng khí. Chúng bao gồm một vỏ có chu vi hình xoắn ốc phẳng (gọi là ốc tai) mà quạt ly tâm quay ở trung tâm. Quạt này được trang bị các cánh quạt (được sắp xếp theo hình tròn theo hướng trục quay) tạo ra chuyển động quay cho không khí xen giữa chúng. Đối với lực ly tâm, không khí được đẩy ra phía ngoài quạt để được thu thập và đưa vào ốc tai, và thoát ra khỏi cửa xả. Cụ thể, trong loại quạt này, hướng dòng chảy là ly tâm (từ tâm ra ngoài): không khí đi vào theo trục (song song với trục quay) và sau đó bị lệch 90 ° theo hướng xuyên tâm.
Quạt ly tâm thông gió công nghiệp: phân loại
Quạt ly tâm có thể được chia thành hai loại lớn khác nhau: nhẹ và công nghiệp. Cả hai đều có thể được làm bằng thép không gỉ hoặc thép cacbon sơn và cũng phù hợp để xử lý các chất ô nhiễm có tính ăn mòn. Tuy nhiên, quạt công nghiệp khác ở độ bền lớn hơn (ốc quạt và cấu trúc được hàn điện) và tính linh hoạt cao hơn bắt nguồn từ việc sử dụng bộ truyền động đai thay đổi vòng quay của cánh quạt để thích ứng với các yêu cầu của hệ thống.

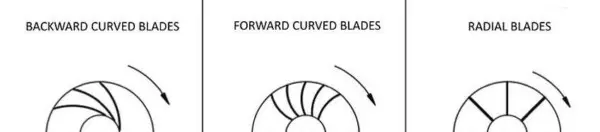

Quạt hút công nghiệp cũng có thể được phân loại theo hướng của cánh quạt liên quan đến hướng quay của quạt. Sự sắp xếp của các cánh quạt đại diện cho một chi tiết có tầm quan trọng cơ bản vì nó ảnh hưởng đến hiệu suất và lĩnh vực ứng dụng của quạt. Theo phân loại này, chúng ta có quạt ly tâm:
- cánh cong ngược = chúng được đặc trưng bởi hiệu suất cao, tiếng ồn thấp và mức tiêu thụ năng lượng hạn chế. Những đặc điểm này làm cho chúng phù hợp để sử dụng trong điều kiện có khối lượng không khí sạch và/hoặc hơi bụi trung bình/lớn. Trong loại này, cánh được quay ngược lại và có thể có độ dày không đổi hoặc có dạng cánh (làm tăng hiệu suất);
- cánh cong về phía trước = chúng có hiệu suất thấp hơn một chút, nhưng được đặc trưng bởi khả năng xử lý luồng khí và không khí bụi. Phạm vi lưu lượng và áp suất có sẵn rất rộng và phù hợp với các mục đích sử dụng khác nhau;
- Cánh hướng tâm = chúng ồn hơn và có hiệu suất thấp hơn so với các cánh trước, nhưng chúng có hiệu quả trong việc vận chuyển không khí và khí chứa bột, vật liệu dạng hạt và dăm gỗ (phiên bản cánh hở).

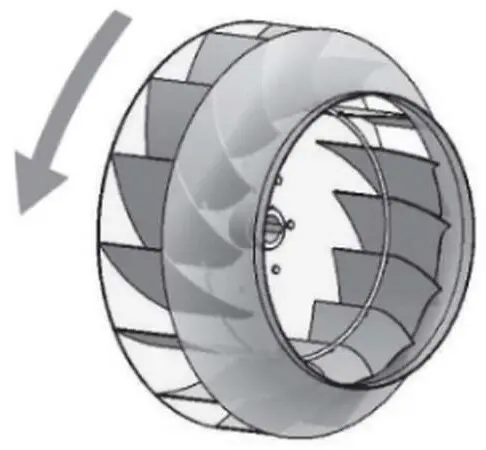

Quạt hút công nghiệp cũng được sản xuất theo phiên bản Scirocco Blade. Loại này có đặc điểm là nhỏ gọn, tiết kiệm chi phí và có khả năng xử lý lượng không khí lớn, nhưng có năng suất tương đối thấp. Chúng cũng được thực hiện với lực hút kép.
Quạt ly tâm: đường cong đặc trưng
Trong lĩnh vực công nghiệp, lưu lượng và sự phổ biến của hệ thống phải được xem xét khi lựa chọn quạt ly tâm. Bắt đầu từ chúng, thông qua các đường cong đặc tính, có thể tính toán hiệu suất và số vòng quay của quạt, để tìm ra loại phù hợp nhất theo các tình huống khác nhau.
Các đường cong đặc tính phụ thuộc vào thiết kế của quạt và ốc tai và chủ yếu bị ảnh hưởng bởi độ cong và góc áp dụng của các cánh quạt.

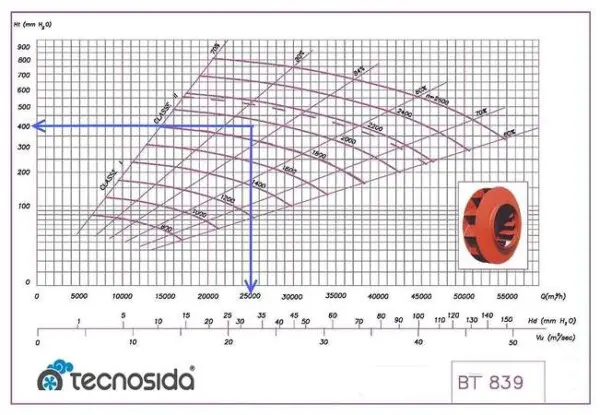

Ví dụ, chúng tôi báo cáo các đường cong đặc tính của quạt ly tâm có cánh ngược:
Lưu lượng không khí tính bằng m3 / h (Q) được chỉ ra trên trục hoành, trong khi độ phổ biến (áp suất) tính bằng m/m nước (Ht) được chỉ ra trên trục tung.
Từ sơ đồ, chúng ta có thể hiểu rằng, ở lưu lượng 25.000 mc/h và độ phổ biến 400 mmdca, quạt được đặc trưng bởi năng suất 82% và 1930 vòng/phút.
Quạt ly tâm: tùy chọn có sẵn
- phiên bản chống tia lửa/chống đánh lửa tuân thủ theo UNI ISO 13349: 2009 và phiên bản ATEX tuân thủ theo chỉ thị 2014/34 /EU . Cả hai phiên bản đều phù hợp để sử dụng trong môi trường có khả năng nổ (quạt chống nổ);
- biến tần để điều chỉnh tốc độ cánh quạt theo nhu cầu của hệ thống;
- xây dựng bằng vật liệu chống mài mòn đặc biệt;
- cấu trúc đặc biệt cho nhiệt độ cao
