Hệ thống ATEX xử lý bụi và VOC trong ngành sản xuất sơn
Loại bỏ bụi bằng bộ lọc túi tự làm sạch và giảm thiểu VOC thông qua than hoạt tính
Ứng dụng 1: sản xuất nhựa methacrylate và nhựa phun nhiệt
Khách hàng là một công ty Ý quan trọng sản xuất methacrylate và nhựa phun nhiệt. Loại sản xuất này liên quan đến việc phát thải canxi cacbonat, titan dioxit, VOC và bụi gây hại cho người vận hành và môi trường xung quanh.
Gallery ảnh
Để giảm thiểu các chất này, công ty đã sử dụng một nhà máy lỗi thời, không còn tuân thủ các tiêu chuẩn hiện hành nữa. RAN đã được liên hệ để thiết kế một nhà máy mới cho bộ phận sản xuất sơn. Xem xét bản chất của các hợp chất, hệ thống phải được sản xuất theo chỉ thị ATEX của Châu Âu.
Nhà máy công nghiệp hút và thu hồi sản phẩm phụ:

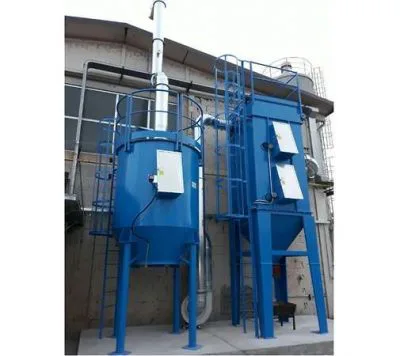

Sau khi kiểm tra kỹ thuật phù hợp, RAN đã thiết kế một hệ thống hai giai đoạn để giảm đáng kể lượng bụi và VOC phát ra. Nhà máy bao gồm:
- Bộ lọc túi tự làm sạch DustDown® để xử lý bụi mịn và siêu mịn trong luồng không khí. Bộ lọc được trang bị tấm chắn vỡ. Trong trường hợp nổ, tấm chắn sẽ mở ra và xả chất cháy ra bên ngoài;
- Bộ lọc than hoạt tính Chemsorb® để giảm VOC phát ra từ máy sản xuất. Sau khi được xử lý bên trong bộ lọc túi, luồng không khí được dẫn vào bộ hấp thụ than hoạt tính, nơi các hợp chất hữu cơ dễ bay hơi được loại bỏ. Bộ lọc này cũng tuân thủ chỉ thị ATEX và được trang bị bảng chống vỡ.
Như chúng ta đã thấy, nhà máy và tất cả các thành phần của nó đã được thiết kế để đối mặt với việc tạo ra bầu không khí có khả năng gây nổ bên trong hệ thống. Ngoài việc đáp ứng các yêu cầu của ATEX, nhà máy còn được trang bị:
- van một chiều đạt chứng nhận ATEX giúp ngăn ngừa nguy cơ nổ lan truyền vào đường ống hút;
- biến tần nằm bên trong bảng điện để theo dõi mức tiêu thụ năng lượng của hệ thống hút;
- bộ ổn định áp suất giúp duy trì áp suất không đổi bên trong bộ thu nhiệt thông qua bộ biến tần.
Ứng dụng 2: Hệ thống ATEX để giảm thiểu VOC trong quá trình phun sơn
Khách hàng là một công ty Ý sản xuất máy móc và nhà máy để xử lý cốt liệu xây dựng. Một trong những phòng ban khác nhau của công ty là phòng phun sơn, nơi sử dụng các chất như vecni và dung môi. Một cuộc điều tra môi trường do các tổ chức có thẩm quyền thực hiện tại phòng ban này cho thấy nồng độ VOC cao phát ra trong quá trình sơn. Tình trạng này gây hại cho người vận hành vì chỉ số phơi nhiễm quan sát được cao hơn chỉ số được thiết lập theo Nghị định lập pháp số 81/2008.
Do đó, công ty đã liên hệ với RAN để giải quyết vấn đề này. Trong giai đoạn thiết kế, bản chất có khả năng gây nổ của các hợp chất được sử dụng đã được xem xét. Vì lý do này, tất cả các thành phần đều được chứng nhận ATEX II 3G (khí vùng 2).

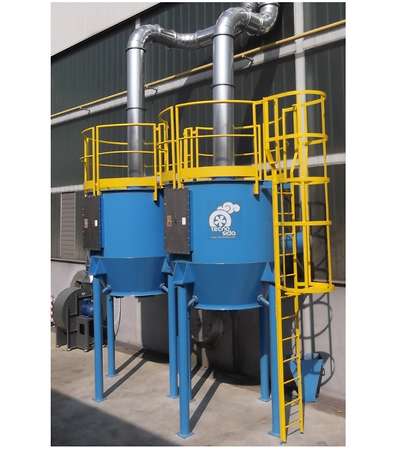

Buồng sơn và bộ hấp thụ than hoạt tính
Sau khi kiểm tra kỹ thuật phù hợp, RAN đề xuất tạo ra một hệ thống ATEX bao gồm:
- buồng hút bằng tôn mạ kẽm, bao gồm một bức tường hút phía trước bằng bìa cứng dạng tổ ong đặc biệt giúp bảo vệ sức khỏe của người vận hành bằng cách thu gom các chất ô nhiễm trực tiếp tại nguồn phát sinh;
- ống kết nối tròn với cửa chớp bướm ATEX để điều chỉnh/loại trừ các kết nối hút;
- van một chiều để ngăn ngừa nguy cơ nổ lan truyền vào đường hút;
- bộ hấp thụ than hoạt tính gồm hai mô-đun làm bằng tấm thép dày hàn điện. Nhà máy hai lớp cho phép xử lý Hợp chất hữu cơ dễ bay hơi ( VOC ) phát ra trong quá trình phun sơn. Hai bộ hấp thụ được chứng nhận ATEX và được trang bị tấm chắn vỡ bằng thép không gỉ để đảm bảo an toàn cho người vận hành và môi trường xung quanh trong trường hợp nổ;
- quạt ly tâm có cánh đảo ngược và động cơ nối trực tiếp trong quá trình thực hiện ATEX;
- bảng điện có biến tần để điều chỉnh lực hút tùy theo nhu cầu và giảm mức tiêu thụ điện năng.
Nhà máy xử lý VOC và dung môi cùng với các thiết bị đã được thiết kế theo chỉ thị ATEX II 3G T3 của Châu Âu liên quan đến thiết bị và hệ thống bảo vệ được sử dụng trong môi trường có khả năng nổ.
Hệ thống ATEX: những cân nhắc cuối cùng
Những nhà máy này là giải pháp tốt nhất cho các vấn đề của khách hàng vì chúng thanh lọc môi trường làm việc và đồng thời, chúng làm giảm bụi và khí thải VOC liên quan đến sản xuất sơn, ngoài ra còn thể hiện sự cẩn trọng tối đa đối với việc tạo ra bầu không khí có khả năng gây nổ bên trong hoặc bên ngoài nhà máy. Tất cả các nhà máy của chúng tôi đều được thiết kế và sản xuất theo nhu cầu cụ thể của khách hàng và các đặc điểm của chất ô nhiễm phát ra và chu trình sản xuất.
