Nhà máy hút và xử lý khí thải công nghiệp cho ngành công nghiệp hóa chất
Dưới đây chúng tôi mô tả chi tiết ba giải pháp của chúng tôi trong lĩnh vực sản xuất chất kết dính, hóa chất và thuốc diệt cỏ
Ứng dụng 1: sản xuất keo dán và sản phẩm chăm sóc gia đình
Khách hàng là một công ty được chứng nhận tại một số quốc gia thuộc một tập đoàn có hơn 70 năm kinh nghiệm trong sản xuất thép, thép không gỉ, đồng thau, chì, đồng, kẽm, đồng thau và sợi nhôm và len. Những vật liệu này được sử dụng trong ngành công nghiệp ô tô, ví dụ, để sản xuất má phanh, cũng như trong các lĩnh vực khác như xây dựng.
Gallery ảnh
Các dây chuyền sản xuất ngụ ý việc sử dụng rộng rãi các chất trung gian hóa học và nguyên liệu thô, chẳng hạn như nhựa epoxy và nhựa silicon, chứa một lượng canxi cacbonat, muội than và nhựa liên kết ngang khác nhau. Xem xét bản chất dễ nổ của các hợp chất này, nhà máy phải tuân thủ Chỉ thị ATEX.

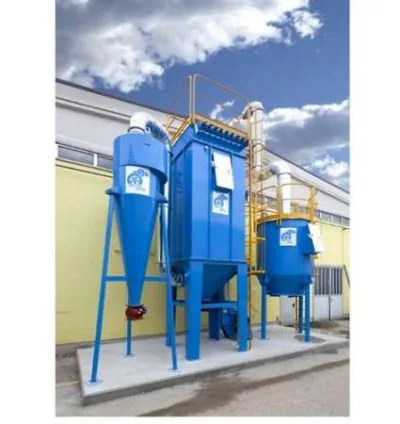

Nhà máy hút và xử lý cho ngành công nghiệp hóa chất: xử lý bụi và xử lý VOC
Các dây chuyền sản xuất ngụ ý việc sử dụng rộng rãi các chất trung gian hóa học và nguyên liệu thô, chẳng hạn như nhựa epoxy và nhựa silicon, chứa một lượng canxi cacbonat, muội than và nhựa liên kết ngang khác nhau. Xem xét bản chất dễ nổ của các hợp chất này, nhà máy phải tuân thủ Chỉ thị ATEX.
Sau khi kiểm tra kỹ thuật, RAN đã thiết kế và sản xuất một hệ thống hút công nghiệp bao gồm:
- hệ thống thu gom để bảo vệ người sử dụng nội bộ khu vực sản xuất;
- mạng lưới đường ống để dẫn luồng không khí và hơi vào hệ thống giảm thiểu. Các đường ống thả linh hoạt được trang bị cửa chớp để loại trừ các điểm thu gom mở và/hoặc đóng theo sản xuất;
- hệ thống từng bước được tạo ra bởi các bộ thu bụi và bộ hấp thụ nhiều tầng để xử lý và kiểm soát khí thải hóa học theo đúng giới hạn yêu cầu của nghị định 152/06 của Ý.
Dưới đây chúng tôi sẽ mô tả chi tiết về cấu trúc của cây.
Giai đoạn 1 – thu thập khí thải hóa học
RAN tiến hành nghiên cứu thiết kế để cân bằng một đường ống gồm 20 điểm phát thải để hút trực tiếp các chất ô nhiễm từ nguồn. Theo nhu cầu cụ thể của máy móc và nơi làm việc cần được bảo vệ, các cánh tay hút và chụp hút để kết nối với các khớp nối hút đã được lựa chọn và triển khai. Hệ thống và thiết bị đã được thiết kế tuân thủ Chỉ thị ATEX và hoàn thiện với kết nối đẳng thế của khối kim loại để nối đất.
Giai đoạn 2 - phần xử lý nhiều giai đoạn
Để giảm thiểu các chất ô nhiễm khác nhau trong luồng không khí, hai dây chuyền xử lý nhiều giai đoạn đã được thiết kế và sản xuất. Các dây chuyền này bao gồm:
- hệ thống cyclone để tách sơ bộ các hợp chất bụi có độ hạt cao và van quay để xả. Cyclone được chứng nhận ATEX II 3 D;
- bộ lọc túi tự làm sạch Dustdown® để giảm bụi với kích thước hạt rất mịn. Bộ lọc được trang bị van quay, lỗ thông hơi chống nổ và tuân thủ Chỉ thị ATEX;
- Bộ lọc than hoạt tính Chemsorb®, dùng để hấp thụ khí thải và hơi hóa chất (VOC) trong luồng khí. Bộ lọc này được trang bị lỗ thông hơi chống nổ và được chứng nhận ATEX II 3 GD.
Giai đoạn 3 - lắp đặt và thử nghiệm
Việc cung cấp nhà máy chìa khóa trao tay bao gồm các bảng điện, kết nối các tiện ích và bộ biến tần/bộ ổn định áp suất để quản lý các điểm thu gom mở cùng lúc.
Các kỹ thuật viên chuyên môn của chúng tôi đã tiến hành thử nghiệm và hiệu chuẩn cuối cùng cho tất cả các thông số của nhà máy. Hệ thống đã được sản xuất theo tiêu chuẩn BAT tham chiếu của Ý (D.MM.01 cho cyclone, D.MF.01 cho bộ lọc và AC.RE.01 cho bộ phận hấp phụ trên than hoạt tính) và giảm lượng khí thải ô nhiễm, giải quyết các vấn đề của khách hàng.
Ứng dụng 2: sản xuất tác nhân hóa học
Khách hàng là một công ty toàn cầu chuyên kinh doanh các loại hóa chất đặc biệt và sản phẩm trung gian như chất hoạt động bề mặt cation và anion, polyurethane, chất kết dính, chất trám trét và các loại hóa chất đặc biệt cho ngành dệt may.
Các nhà máy của khách hàng đang hoạt động liên tục (24 giờ) và bao gồm các điểm kết nối phức tạp, khu vực trộn, đơn vị nạp cho các thành phần, thiết bị rửa thùng và bộ phận. Trong một lĩnh vực đa dạng như vậy, nhu cầu thu thập và giảm thiểu bụi (cả có nguồn gốc khoáng chất và polyme) và hơi dung môi (VOC) có chứa dấu vết isocyanat đã xuất hiện. Hỗn hợp bụi và dung môi này có thể dễ cháy và thậm chí nổ . Vì lý do này, hệ thống hút và giảm thiểu đã được thiết kế và sản xuất theo Chỉ thị ATEX của Châu Âu.

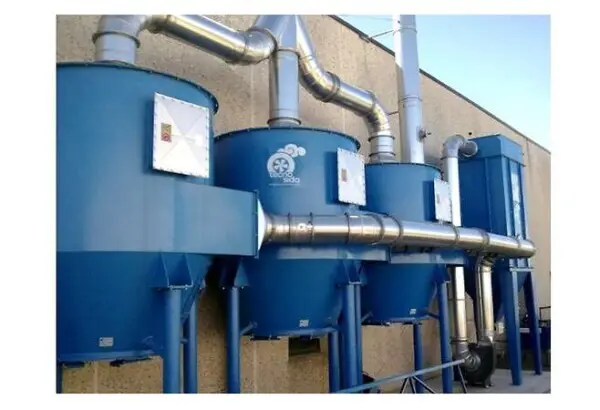

Nhà máy hút và xử lý cho ngành công nghiệp hóa chất: lọc bụi và xử lý VOC thông qua than hoạt tính
Sau quá trình kiểm tra kỹ thuật toàn diện, RAN đã thiết kế và sản xuất một hệ thống hút công nghiệp sẵn sàng sử dụng, bao gồm:
- cánh tay hút và chụp hút có kích thước phù hợp để thu gom chất ô nhiễm từ máy sản xuất. Trong ứng dụng này, tất cả các thành phần đều được chứng nhận ATEX và có thể sử dụng trong môi trường có khả năng nổ;
- ống dẫn luồng không khí vào hệ thống xử lý;
- nhà máy xử lý hai giai đoạn: giai đoạn đầu tiên lọc bụi trong luồng không khí, trong khi giai đoạn thứ hai xử lý VOC và hơi phát sinh từ việc sử dụng dung môi.
Để giảm thiểu bụi, một bộ lọc túi Dustdown® được chứng nhận ATEX phù hợp để loại bỏ bụi mịn và siêu mịn trong môi trường có khả năng gây nổ đã được sử dụng. Ngoài ra, để giảm thiểu VOC, ba bộ lọc than hoạt tính Chemsorb® được chứng nhận ATEX theo phiên bản thẳng đứng đã được lắp đặt.
Hệ thống hút công nghiệp được sản xuất theo tiêu chuẩn BAT tham chiếu (D.MF.01 cho bộ lọc và AC.RE.01 cho than hoạt tính) và giúp giảm lượng khí thải ô nhiễm, giải quyết các vấn đề của khách hàng.
Ứng dụng 3: khử bụi trong dây chuyền sản xuất thuốc diệt cỏ

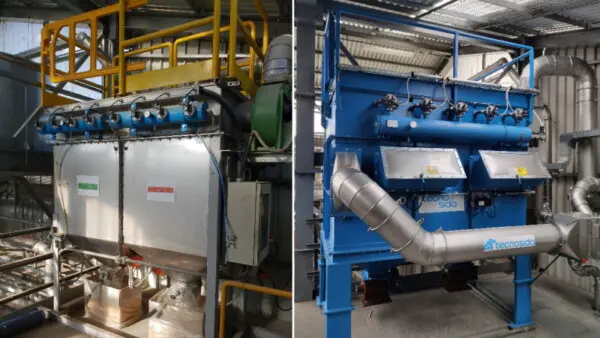

Công ty này xử lý việc pha chế và đóng gói thay mặt cho bên thứ ba các hóa chất lỏng, sản phẩm bảo vệ thực vật và hóa chất nông nghiệp cho ngành nông nghiệp. Khách hàng yêu cầu thay thế hệ thống hút công nghiệp hiện có được sử dụng trên máy trộn để sản xuất thuốc trừ sâu và thuốc diệt cỏ. Hệ thống không còn tuân thủ các chỉ thị hiện hành (đặc biệt là chỉ thị ATEX ) và không còn đáp ứng được nhu cầu của khách hàng, những người đã thay đổi dây chuyền sản xuất thuốc diệt cỏ trong nhiều năm. Cần phải tăng luồng khí và bề mặt lọc (lớn hơn khoảng 50% so với hệ thống hiện có) để có thêm biên độ hoạt động và chức năng.
Nhà máy hút và xử lý bụi cho ngành công nghiệp hóa chất: Túi lọc ATEX cho bụi thuốc trừ sâu và thuốc diệt cỏ
Sau khi liên hệ ban đầu, RAN đã tiến hành kiểm tra kỹ thuật-kinh tế thông thường , phân tích nhu cầu của khách hàng và các vấn đề liên quan đến không gian có sẵn. Dưới đây là các nhu cầu được xác định trong quá trình kiểm tra:
- cần phải kết nối hệ thống hút công nghiệp mới với nhà máy thu bụi hiện có;
- cần phải đặt hệ thống, đặc biệt là bộ lọc, trên một sàn nhỏ (chiều cao tại điểm cao nhất là khoảng 3 m)
RAN sau đó tiến hành định cỡ và thiết kế một bộ lọc tùy chỉnh, điều chỉnh nó theo không gian có sẵn của khách hàng bằng cách sử dụng các túi lọc nhỏ đặc biệt và do đó điều chỉnh các thành phần khác của hệ thống lọc. Bộ thu bụi ATEX được làm bằng thép không gỉ và bao gồm:
- Buồng lắng: nằm ở lối vào của bộ lọc. Ngoài việc làm chậm và phân tán luồng khí, nó còn cho phép bụi thô lắng xuống, làm giảm nồng độ các chất ô nhiễm tiếp xúc với túi. Biện pháp kỹ thuật này được sử dụng để bảo vệ các thành phần lọc càng nhiều càng tốt khi xử lý các chất ô nhiễm có thể làm hỏng túi (bụi hút ẩm, bụi mài mòn…);
- Bộ phận lọc: gồm các túi lọc làm bằng vải lọc có tính năng chống tĩnh điện và chống thấm nước-dầu;
- Phễu được trang bị động cơ rung điện: thông thường, phễu xả bụi phải có độ nghiêng lớn hơn 50 độ để tạo điều kiện cho chất ô nhiễm chảy dọc theo thành và do đó, xả chất ô nhiễm. Trong trường hợp này, do không gian nhỏ nên không thể đảm bảo độ nghiêng đủ. Do đó, hai phễu đã được trang bị động cơ rung điện, rung các thành bằng chuyển động của chúng và tạo điều kiện cho bụi rơi xuống, tránh tích tụ. Để xả cặn, các van quay được chứng nhận ATEX đã được lắp đặt ở phần đầu cuối của phễu, đồng thời đóng vai trò là bộ phận cô lập bộ lọc trong trường hợp nổ. Các thùng chứa đã được đặt bên dưới các van để thu gom chất ô nhiễm;
- Lỗ thông hơi chống nổ: vì bộ lọc nằm trong môi trường ATEX và xử lý bụi có khả năng gây nổ, nên nó được trang bị các tấm chắn vỡ để thông hơi bất kỳ vụ nổ tiềm ẩn nào. Như thể hiện trong hình, các tấm chắn được đặt ở phần trước của bộ lọc và cho phép thông hơi áp suất của khả năng cháy nổ bên trong bộ thu bụi ra bên ngoài, bảo vệ cấu trúc của bộ thu bụi và bảo vệ môi trường xung quanh. Vì lý do an toàn, khách hàng cũng đã triển khai các đường ống dẫn, trong trường hợp xảy ra nổ, sẽ giải phóng áp suất trên mái tòa nhà.
Hệ thống hút công nghiệp cũng được trang bị:
- Ống dẫn: kết nối các ống hút hiện có với bộ lọc và hệ thống hút với các ống xả hiện có;
- Van chặn: nằm trước bộ lọc và trong trường hợp xảy ra nổ, van này tránh sự lan truyền của ngọn lửa dọc theo các ống hút;
- Bảng điện: dùng để điều khiển và giám sát hệ thống. Trong ứng dụng này, nó được trang bị bộ biến tần, đảm bảo điều chỉnh luồng khí tốt nhất theo nhu cầu sản xuất và vận hành thực tế, tiết kiệm năng lượng. Bảng điện được tạo ra để kết nối các tiện ích ATEX, nhưng nó nằm ở khu vực không phải ATEX.
Như chúng ta đã thấy, hệ thống và tất cả các thành phần của nó đều được sản xuất theo tiêu chuẩn ATEX và tài liệu BAT có liên quan.
|
CHẤT Ô NHIỄM
|
SỰ TẬP TRUNG
|
GIỚI HẠN NỒNG ĐỘ (mg/Nm 3 )
|
|---|---|---|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
Giá trị của các thông số được phân tích tuân thủ các giới hạn được thiết lập bởi tiêu chuẩn hiện hành.
Nhà máy do RAN thiết kế được sản xuất theo tiêu chuẩn BAT tham chiếu (D.MF.01). Đây là giải pháp tuyệt vời vì đáp ứng được nhu cầu của khách hàng, giảm lãng phí năng lượng và bảo vệ môi trường.
